КСО-298

КСО-298

Камеры серии КСО-298 предназначена для приёма и распределения электроэнергии трёхфазного переменного тока, частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью.

Камеры изготавливаются по техническому заданию и опросному листу заказчика. Климатическое исполнение УХЛ категории 3 по ГОСТ 15150-69 и ГОСТ 15543-70.

Конструкция и принцип действия

Камера представляет собой сварную металлоконструкцию из листовых гнутых профилей. Внутри размещена аппаратура главных цепей, рукоятки приводов и аппаратов управления, реле защиты, управления, сигнализации. Приборы учета и измерения расположены с фасадной стороны камер КСО-298. Доступ в камеру обеспечивают две двери: верхняя - в зону высоковольтного выключателя, трансформатора напряжения или предохранителя, нижняя – в зону кабельных присоединений силового трансформатора или разъединителей. Между дверью с аппаратурой вспомогательных цепей и высоковольтным выключателем установлена съемная перегородка, предотвращающая доступ в зону высокого напряжения. В корпусе камеры имеются смотровые окна для обзора внутренней части камеры. В камерах КСО-298 имеется устройство для установки лампы внутреннего освещения (лампа накаливания 36 В), обеспечивающее возможность безопасной замены перегоревшей лампы без снятия напряжения. Сборные шины камер КСО имеют с фасада сетчатые или сплошные со смотровым окном ограждения. Все установленные в камере КСО аппараты и приборы, подлежащие заземлению, заземлены. Верхняя дверь, на которой установлены приборы вспомогательных цепей, заземлены гибким проводом. На фасаде камеры в нижней части имеется зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям.

Основные технические характеристики

Наименование параметра

Значение

Номинальное напряжение, кВ 6; 10
Максимальное рабочее напряжение, кВ 7,2; 12,0
Номинальный ток главных цепей и
сборных шин, А (сечение сборных шин, мм) 630 (60х6); 1000 (60х8)
Предельный сквозной ток короткого замыкания, кА 51
Предельный ток термической стойкости (1-секундный), кА 20
Номинальное напряжение вспомогательных цепей, В:
— цепи защиты, управления и сигнализации 220
— цепи трансформаторов напряжения 100
— цепи освещения внутри камеры 36
— цепи трансформаторов собственных нужд 380
Высота над уровнем моря не более 1000 м
Габаритные размеры схем (В х Шх Г),мм 2780 х 1000 х 1100
Степень защиты готового распредустройства по ГОСТ 14254-80 для:
— фасада и боковой (левой) стороны IP 20
— остальной части камер IP 00
Вид климатического исполнения У3 по ГОСТ 15150-69
Масса камеры КСО с выключателем (схема 8ВВ-600) 420

Схемы вспомогательных цепей

В стандартных схемах вторичных цепей защита построена на электромеханических реле. Схемы включают в себя цепи управления вакуумным выключателем ВВ/TEL-10, цепи сигнализации, токовые цепи защит, цепи измерения и учета, цепи АВР-10кВ, а также цепи блокировок.

При этом выполняется:

  • возможность включения и отключения выключателя от внешних устройств защиты и телемеханики и по командам со щита управления;
  • блокировка от повторного включения, когда команда на включение остается поданной после автоматического отключения выключателя;
  • отключение от токовых вводов при отсутствии оперативного напряжения.

Цепи сигнализации обеспечивают:

  • визуальный контроль аварийных отключений, а также предупреждающий контроль (перегрузка, замыкание на землю, газовая защита) осуществляемый указательным реле РЭУ-11 (РПУ-1);
  • вывод на шинки центральной сигнализации (ЕНА и ЕА) сигнала аварийного отключения или предупреждающего сигнала.

Токовые цепи защит реализуют:

  • максимальную токовую защиту (РТ-40) с выдержкой времени и питанием от токовых цепей на реле времени РСВ13-18;
  • токовую отсечку (РТ-40);
  • защита или сигнал от перегрузки (РТ-40).
  • Микропроцессорные устройства защиты, Орион-РТЗ, Сириус, MiCOM.

Измерение и учет осуществляются:

  • измерение — с помощью перегрузочного амперметра типа Э-365;
  • учет — с помощью счетчика активной и реактивной энергии.

В комплект защит также могут быть включены защита минимального напряжения, защита от замыканий на землю, газовая и дуговая защиты, двухступенчатое АПВ. Для обеспечения гарантированным питанием (АВР-0,4кВ) цепей управления, сигнализации, освещения, а также собственных нужд РУ поставляется панель собственных нужд в габаритах камеры КСО-298, которая может быть установлена как в общем ряду, так и отдельно. Эта же схема, а также схема центральной сигнализации, могут быть смонтированы в шкафу.

Структура условного обозначения камер КСО – 298

КСО - 298 - ХХ ХХ - ХХХХ ХХХХ У3

Камеры сборные одностороннего обслуживания

КСО - 298 - ХХ ХХ - ХХХХ ХХХХ У3

Модификация КСО

КСО - 298 - ХХ ХХ - ХХХХ ХХХХ У3

Порядковый номер схемы главных цепей - 1..28

КСО - 298 - ХХ ХХ - ХХХХ ХХХХ У3

Буквенное обозначение:

  • Т — трехфазное исполнение трансформатора собственных нужд,
  • В — выключатель вакуумный BB/TEL-10.

КСО - 298 - ХХ ХХ - ХХХХ ХХХХ У3

Тип трансформатора напряжения или разрядника:

  • НОМ, НАМИ, 3х3НОЛ, ОЛС - трансформатор,
  • РВО, РВРД - разрядник,
  • ОПН - ограничитель перенапряжения.

КСО - 298 - ХХ ХХ - ХХХХ ХХХХ У3

Номинальный ток камеры:

  • 400 — 400А,
  • 600 — 600А,
  • 1000 — 1000А.

КСО - 298 - ХХ ХХ - ХХХХ ХХХХ У3

Климатическое исполнение и категория размещения по ГОСТ 15150-69

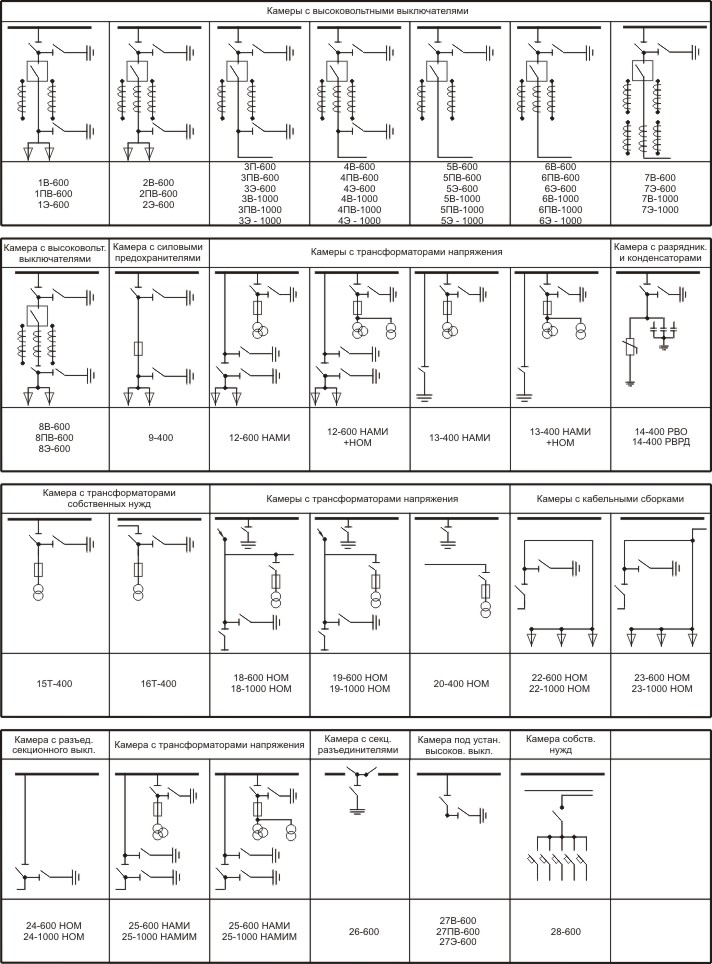

Схемы главных цепей

Габаритные и установочные размеры камеры КСО-298
