КСО-285
Камеры серии КСО-285 предназначена для приёма и распределения электроэнергии трёхфазного переменного тока, частотой 50 и 60 Гц, напряжением 6 и 10 кВ в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью.
Камеры изготавливаются по техническому заданию и опросному листу заказчика. Климатическое исполнение УХЛ категории 3 по ГОСТ 15150-69 и ГОСТ 15543-70.
Конструкция и принцип действия
Конструкция шкафов КСО обеспечивает сборку всех шкафов в ряд РУ и соединение главных цепей по сборным шинам. Соединение по линейным шинам возможно только между камерами, входящим в блоки. Согласно схеме главных цепей блоков соединения камер по линейным шинам осуществляется на рядом стоящих камерах в пределах одного ряда. При двухрядном соединении шкафов для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями. Сборные шины, шины и секционные разъединители шкафов имеют ограждения с фасадной стороны.
Основные технические характеристики
|
Наименование параметра |
Значение |
| Номинальное напряжение, кВ | 6; 10 |
| Максимальное рабочее напряжение, кВ | 7,2; 12,0 |
| Номинальный ток главных цепей и | |
| сборных шин, А (сечение сборных шин, мм) | 630 (60х6); 1000 (60х8) |
| Предельный сквозной ток короткого замыкания, кА | 51 |
| Предельный ток термической стойкости (1-секундный), кА | 20 |
| Номинальное напряжение вспомогательных цепей, В: | |
| — цепи защиты, управления и сигнализации | 220 |
| — цепи трансформаторов напряжения | 100 |
| — цепи освещения внутри камеры | 36 |
| — цепи трансформаторов собственных нужд | 380 |
| Высота над уровнем моря | не более 1000 м |
| Габаритные размеры схем (В х Шх Г),мм | 2780 х 1000 х 1100 |
| Степень защиты готового распредустройства по ГОСТ 14254-80 для: | |
| — фасада и боковой (левой) стороны | IP 20 |
| — остальной части камер | IP 00 |
| Вид климатического исполнения | У3 по ГОСТ 15150-69 |
| Масса камеры КСО с выключателем (схема 8ВВ-600) | 420 |
Основная встраиваемая аппаратура, применяемая для первичных соединений
- выключатель вакуумный — BB / TEL -10;
- разъединители — РВ, РЗ, РВЗ, РВФ, РВФЗ;
- трансформаторы тока — ТОЛ-10, ТПОЛ-10;
- трансформаторы напряжения — НОМ, НАМИ, НТМИ, 3х3НОЛ;
- предохранители — ПКТ, ПКН;
- разрядники — РВО, РВРД;
- ограничители перенапряжения — ОПН / TEL;
- статические конденсаторы — КС;
- трансформаторы силовые — ТМГ-25; ТМГ-40; ТСЗ-25; ТСЗ-40.
Структура условного обозначения камер КСО – 285
|
КСО - 285 - ХХ ХХ - ХХХХ ХХХХ У3 |
Камеры сборные одностороннего обслуживания |
|
КСО - 285 - ХХ ХХ - ХХХХ ХХХХ У3 |
Модификация КСО |
|
КСО - 285 - ХХ ХХ - ХХХХ ХХХХ У3 |
Порядковый номер схемы главных цепей - 1..28 |
|
КСО - 285 - ХХ ХХ - ХХХХ ХХХХ У3 |
Буквенное обозначение:
|
|
КСО - 285 - ХХ ХХ - ХХХХ ХХХХ У3 |
Тип трансформатора напряжения или разрядника:
|
|
КСО - 285 - ХХ ХХ - ХХХХ ХХХХ У3 |
Номинальный ток камеры:
|
|
КСО - 285 - ХХ ХХ - ХХХХ ХХХХ У3 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |

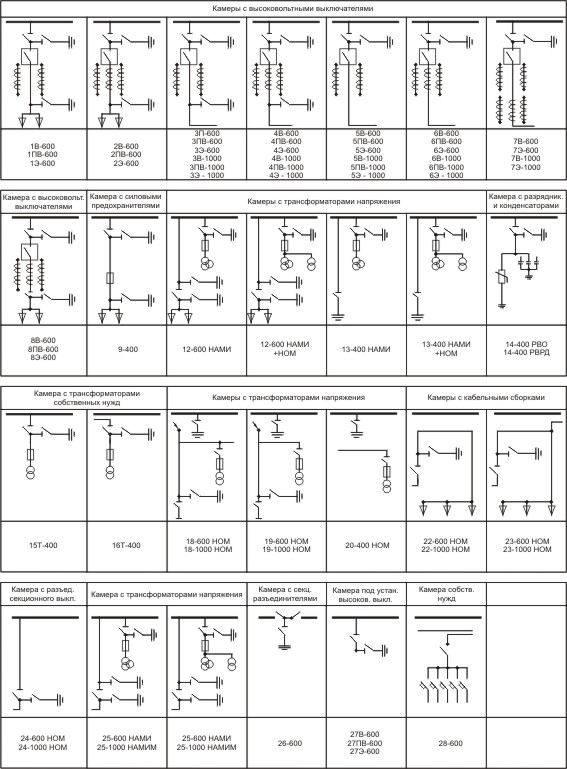

Схемы главных цепей

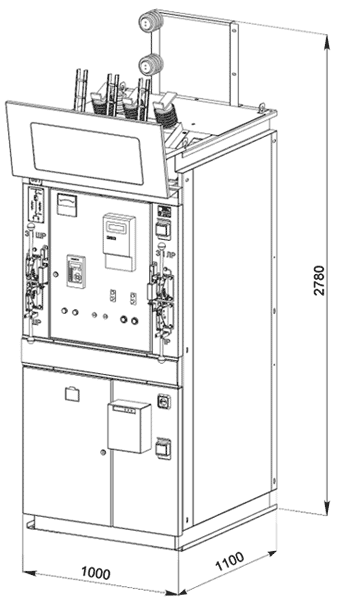

Габаритные и установочные размеры камеры КСО-285
